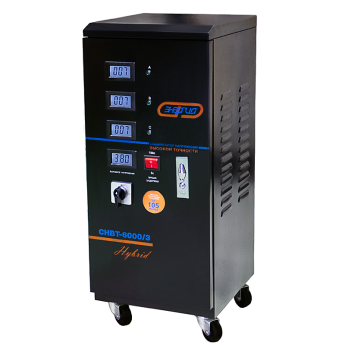

  • Стабилизатор напряжения Энергия СНВТ-6000/3 Hybrid фото

Стабилизатор напряжения
Энергия СНВТ-6000/3 Hybrid

  • Стабилизатор напряжения Энергия СНВТ-6000/3 Hybrid фото
Оценка:
5
Средняя: 4.5 (2 оценки)
Цена: 31200 руб.
Наличие:Под заказ
Производитель:
Количество фаз:
Мощность:
Исполнение:

Стабилизатор напряжения Энергия СНВТ-6000/3 Hybrid - это трехфазный гибридный стабилизатор обладающий высокой точностью, плавной регулировкой и широким диапазоном входных напряжений предназначен для автоматической стабилизации переменного напряжения в сети электроснабжения для потребителей общепромышленного назначения

Соответствует требованиям российских и международных стандартов. Технические условия и нормативная база на изделие устанавливаются стандартом предприятия SCT/008-2009

Стабилизатор напряжения Энергия СНВТ-6000/3 Hybrid относится к классу автотрансформаторных стабилизаторов со смешанным релейно-сервоприводным регулированием с помощью электромеханических реле и сервомотора. Выходное напряжение стабилизатора автоматически поддерживается в диапазоне 220В +3%, что соответствует требованиям на предельно допустимые значения отклонения напряжения электропитания по ГОСТ 13109-97 "Нормы качества электрической энергии в системах электроснабжения".

Технические характеристики Энергия СНВТ-6000/3 Hybrid

Принцип регулировки гибридный (комбинированный)
Номинальное выходное фазное напряжение, В 220В±3% (при Uвх. =" 145-250), "220В±10% (при Uвх. =" 105-145)
Число фаз 3
Номинальная частота переменного тока, Гц 50 (60)
Мощность, ВА 6000
Предельный диапазон входного напряжения, В 105 – 280
Диапазон рабочего напряжения, В 144 – 256
Скорость регулирования (не более), мс/В 20
Индикация сеть, повышенное и пониженное напряжение, выходное напряжение (В), входной ток (А)
Защита от короткого замыкания и перегрузки есть
Защита от скачков напряжения есть
Кнопка переключения времени задержки есть
Способ охлаждения силовых узлов. Воздушное конвекционное
Способ подключения Клеммная колодка
Задержка включения выходного напряжения, 10 секунд
Режим включения обходной цепи БАЙПАС
Температура эксплуатации (С) от -5 до +40
Габаритные размеры,Д×Ш×В; мм 286×355×692
Вес в упаковке, кг 34

Особенности стабилизатора Энергия СНВТ-6000-3

Энергия СНВТ-6000/3 Hybrid имеет улучшенную конструкцию и параметры по сравнению с предыдущими сериями стабилизаторов Производителя. Основные отличия данной новой серии:

  1. применен гибридный релейно-сервоприводный тип регулирования, что позволило расширить диапазон регулировки до нижнего предела в 105 Вольт;
  2. применяется унифицированный электропривод с центральным осевым расположением внутри отверстия тороидального регулирующего трансформатора;
  3. имеет модернизированную конструкцию силовых трансформаторов, полностью соответствующую требованиям норматива максимальной мощности при входном напряжении 190В;
  4. трансформаторы оснащены устройствами автоматической защиты от аномальной температуры, которая отключает выходную цепь потребителей электроэнергии при превышении мощности нагрузки установленного максимального значения;
  5. имеет модернизированную систему управления;
  6. стабилизатор Энергия СНВТ-6000/3 Hybrid представляет собой три соединенные по схеме типа “звезда” (Y) однофазных стабилизатора в общем корпусе с объединенной системой защиты. Система управления каждого из трех составляющих изделие стабилизаторов выполняет функцию стабилизации величины фазного напряжения для каждой фазы отдельно. Линейные значения напряжений 380В для всех трехфазных моделей не нормируются, так как зависят от случайного дополнительного неустранимого фазового сдвига, при его наличии, между входными фазными напряжениями
  7. стабилизатор оснащен системой контроля фаз только по напряжению, которая производит защитное отключение нагрузки при аномальном входном напряжении хотя бы на одной из фаз

Устройство

управление стабилизатра Энергия СНВТ-6000/3 Hybrid

7) Клемма заземлителя

8) Амперметр

9) Индикатор “СЕТЬ/ФАЗА”

12) Автоматический выключатель

13) Клеммная колодка

14) Замок дверцы корпуса

15) Переключатель “СЕТЬ-БАЙПАС”

16) Вольтметр выходного переменного линейного напряжения ~450B или ~500В

17) Переключатель вольтметра линейного напряжения

Условия эксплуатации стабилизатора напряжения

  1. Суммарная полная мощность всех подключаемых к стабилизатору потребителей не должна превышать величины 100% номинальной мощности прибора, только если входное напряжение находится в пределах от 190В до 255В. При возможном изменении входного напряжения в пределах от 150В до 280В суммарная полная мощность всех подключаемых к стабилизатору потребителей не должна превышать величины 50% от номинальной мощности прибора. При возможном изменении входного напряжения в пределах от 130В до 280В суммарная полная мощность всех подключаемых к стабилизатору потребителей не должна превышать величины 20% от максимальной мощности прибора. Невыполнение данного требования может привести к частому нежелательному срабатыванию средств защиты от перегрузки стабилизатора с отключением потребителей электроэнергии, а также к сокращению срока службы изделия и его преждевременному выходу из строя.
  2. Стабилизатор должен быть установлен в закрытых сухих теплых помещениях в месте, где предусмотрена защита от аномальной температуры, воздействия прямого солнечного света и других ненормальных внешних условий . Не допускаются эксплуатация в условиях повышенной запыленности и хранение без заводской или аналогичной упаковки.
  3. В качестве опоры для установки следует использовать любую твердую неподвижную горизонтальную поверхность. При установке необходимо обеспечить наличие свободного пространства не менее 250мм с каждой стороны корпуса стабилизатора для свободной циркуляции воздуха и исключения теплопередачи от стабилизатора к окружающим предметам. Исключить возможность попадания любых предметов или загрязнений на вентиляционные отверстия системы охлаждения корпуса стабилизатора.

Комплект поставки

  1. Стабилизатор Энергия СНВТ-6000/3 Hybrid
  2. Инструкция по эксплуатации

Гарантия

  1. Назначенный срок службы стабилизатора – 10 лет.
  2. Гарантийный срок эксплуатации - 12 месяцев
  3. Гарантийный срок хранения - 24 месяца со дня изготовления.
  4. Безвозмездный ремонт или замена стабилизатора в течение гарантийного срока эксплуатации производится при условии соблюдения потребителем правил эксплуатации, транспортировки и хранения, сохранения товарного вида изделия, а также если установка при ее необходимости была произведена авторизованным сервисным центром.
