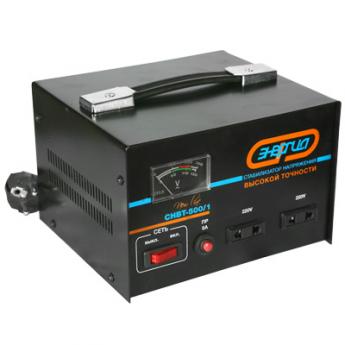

  • Энергия СНВТ-500/1 Hybrid фото

Стабилизатор напряжения
Энергия СНВТ-500/1 Hybrid

  • Энергия СНВТ-500/1 Hybrid фото
Товар снят с производства
Производитель:
Количество фаз:
Мощность:
Исполнение:

Энергия СНВТ-500/1 Hybrid - однофазный гибридный стабилизатор напряжения отечественного производства, применяемый для защиты газовых котлов, кассовых аппаратов и другого маломощного оборудования мощностью до 0,5 кВт .

Принцип работы

Энергия СНВТ-500/1 Hybrid — комбинированный стабилизатор напряжения. В диапазоне 145-265В сетевого напряжения он работает по сервоприводному принципу с погрешностью, которая не превышает 3%. Если же сетевое напряжение падает ниже 145 Вольт, то гибридный стабилизатор не отключается, как сделал бы на его месте чисто сервоприводный, а просто добавляет группу витков во вторичную обмотку автотрансформатора, выравнивая уровень напряжения, продолжает работать как релейный стабилизатор.

Преимущества Энергия СНВТ-500/1 Hybrid

  1. Точность стабилизации:220B ±3%
  2. Диапазон регулировки: по точности: 105-265В, по защите: 100-280В;
  3. Повышенный рабочий ресурс;
  4. Микропроцессорное управление;
  5. Компактность;
  6. Высокий КПД ≥90%;

Технические характеристики

Принцип регулировки гибридный (комбинированный)
Номинальное выходное фазное напряжение, В 220В±3% (при Uвх. =" 145-250), "220В±10% (при Uвх. =" 105-145)
Число фаз 1
Номинальная частота переменного тока, Гц 50 (60)
Мощность, ВА 500
Предельный диапазон входного напряжения, В 105 – 280
Диапазон рабочего напряжения, В 144 – 256
Скорость регулирования (не более), В/C ≤20
Защита от короткого замыкания и перегрузки есть
Защита от скачков напряжения есть
Кнопка переключения времени задержки есть
Способ охлаждения силовых узлов. Воздушное конвекционное
Способ подключения Сетевой кабель 220В
Задержка включения выходного напряжения, 10 секунд
Температура эксплуатации (ºС) от -5 до +40
Габаритные размеры,ДхШхВ; мм 197х186х139
Вес в упак; кг 4,4

панель управления стабилизатора СНВТ-500/1 Hybrid

Рис. 1 Перечень составных частей стабилизатора СНВТ-500/1 Hybrid

  1. Вольтметр выходного фазного переменного напряжения ~250В
  2. Выключатель цепи электропитания с функцией предохранителя
  3. Розетка выходной цепи без заземлителя
  4. Переключатель времени задержки
  5. Розетка типа “Shuko” выходной цепи с заземлителем
  6. Сетевой кабель с вилкой

Гарантия

  1. Назначенный срок службы стабилизатора СНВТ-500/1 Hybrid – 10 лет.
  2. Гарантийный срок эксплуатации - 12 месяцев
  3. Гарантийный срок хранения - 24 месяца со дня изготовления.
  4. Безвозмездный ремонт или замена стабилизатора в течение гарантийного срока эксплуатации производится при условии соблюдения потребителем правил эксплуатации, транспортировки и хранения, сохранения товарного вида изделия, а также если установка при ее необходимости была произведена авторизованным сервисным центром
