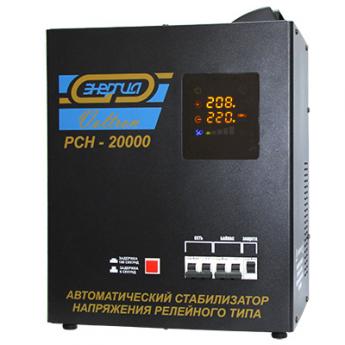

  • Стабилизатор напряжения Voltron РСН-20000 фото 1
  • Стабилизатор напряжения Voltron РСН-20000 фото 2
  • Стабилизатор напряжения Voltron РСН-20000 фото 3

Стабилизатор напряжения
Энергия РСН-20000

  • Стабилизатор напряжения Voltron РСН-20000 фото 1
  • Стабилизатор напряжения Voltron РСН-20000 фото 2
  • Стабилизатор напряжения Voltron РСН-20000 фото 3
Товар снят с производства
Производитель:
Количество фаз:
Мощность:
Тип стабилизатора:

Voltron РСН-20000 - мощный настенный однофазный стабилизатор напряжения, надёжно защищающий от скачков и просадок и способный работать при отрицательных температурах

Стабилизатор напряжения Voltron РСН-20000 относится к классу автотрансформаторных стабилизаторов со ступенчатым регулированием напряжения путем переключения отводов силового автотрансформатора с помощью электромеханических силовых реле. Выходное напряжение стабилизатора автоматически поддерживается в диапазоне величин от 200В до 238В, что соответствует требованиям на предельно допустимые значения отклонения напряжения электропитания по ГОСТ 13109-97 "Нормы качества электрической энергии в системах электроснабжения"

Суммарная полная мощность всех подключаемых к стабилизатору Voltron РСН-20000 потребителей не должна превышать величины 100% номинальной мощности прибора, только если входное напряжения находится в пределах от 198В до 260В. При возможном изменении входного напряжения в пределах от 160В до 270В суммарная полная мощность всех подключаемых к стабилизатору потребителей не должна превышать величины 70% от номинальной мощности прибора. При возможном изменении входного напряжения в пределах от 95В до 280В следует руководствоваться зависимостью на рис. 1 при определении максимальной мощности нагрузки. Невыполнение данного требования может привести к частому нежелательному срабатыванию средств защиты от перегрузки стабилизатора с отключением потребителей электроэнергии, а также к сокращению срока службы изделия и его преждевременному выходу из строя.

зависимость напряжения стабилизатора Voltron РСН 20000

Рис. 1

Преимущества стабилизатора Voltron РСН-20000

  1. Диапазон регулирования: по точности: 105-265В по защите: 95-280В
  2. Евророзетка и еврошнур с заземляющими контактами;
  3. Стабильная работа при резких скачках напряжения;
  4. Удобная цифровая индикация, LED-дисплей;
  5. Повышенная морозоустойчивость: до -30°C;
  6. Возможность работы с инверторными сварочными аппаратами;
  7. Элегантный дизайн;
  8. Универсальный способ установки (навесной или напольный);
  9. Бесшумность

Технические характеристики РСН-20000

Принцип регулировки релейного типа
Номинальное выходное напряжение, В 220В±8%
Число фаз 1
Номинальная частота переменного тока, Гц 50 (60)
Номинальная мощность нагрузки в диапазоне 198В-260В, ВА 20000
Допускаемая длительная перегрузка ≤110%
Диапазон входного напряжения, В 105-265
Диапазон предельного входного напряжения, В 95-280
Время переключения (не более), мс ≤10
Коэффициент полезного действия, % 98
Индикация сеть, задержка, защита
Защита от короткого замыкания и перегрузки есть
Защита от скачков напряжения есть
Кнопка переключения времени задержки есть
Время непрерывной работы не ограничено
Способ подключения Входная цепь Выходная цепь
Клеммная колодка Клеммная колодка
Режим блокировки защитного отключения Режим включения обходной цепи «БАЙПАС»
Условия эксплуатации температура эксплуатации, °С от -30 до +40
Габариты без упаковки, мм 357×300×200
Вес БРУТТО, кг 28

Панель управления

панель управления стабилизатора РСН 20000

  1. Сетевой выключатель
  2. Автоматический выключатель
  3. Автоматический выключатель обходной цепи “БАЙПАС”
  4. Панель индикации
  5. Кнопка задержки
  6. Вентилятор принудительного охлаждения
  7. Клеммная колодка

Индикация

индикация РСН 20000

  1. Индикатор работы
  2. Индикатор задержки времени
  3. Индикатор аварийного режима
  4. Индикатор перегрева
  5. Индикатор повышенного напряжения
  6. Индикатор пониженного напряжения
  7. Индикатор частоты
  8. Индикатор уровня нагрузки (перегрузка)
  9. Индикатор загруженности стабилизатора
  10. Индикатор уровня нагрузки (нормальный режим)
  11. Индикатор выходного напряжения
  12. Индикатор входного напряжения

Гарантия

  1. Назначенный срок службы – 10 лет.
  2. Гарантийный срок эксплуатации - 12 месяцев
  3. Гарантийный срок хранения - 24 месяца со дня изготовления.
  4. Безвозмездный ремонт или замена стабилизатора напряжения Voltron РСН-20000 в течение гарантийного срока эксплуатации производится при условии соблюдения потребителем правил эксплуатации, транспортировки и хранения, сохранения товарного вида изделия, а также если установка при ее необходимости была произведена авторизованным сервисным центром
