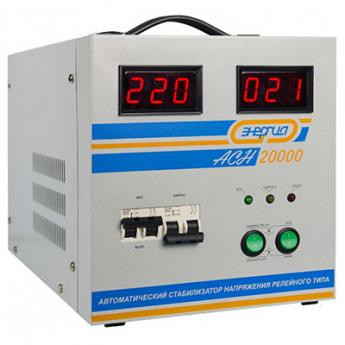

Стабилизатор напряжения Энергия АСН-20000
Энергия АСН-20000 E0101 0095 - это высокоскоростной однофазный стабилизатор напряжения, который способен обеспечивать качественным стабильным электропитанием оборудование небольшого предприятия, суммарной мощностью потребителей не более 20 кВт.
АСН-20000 Энергия относится к классу автотрансформаторных стабилизаторов со ступенчатым регулированием напряжения путем переключения отводов силового автотрансформатора с помощью электромеханических силовых реле. Выходное напряжение стабилизатора автоматически поддерживается в диапазоне величин от 204В до 236В (Рис. 1), что соответствует требованиям на предельно допустимые значения отклонения напряжения электропитания по ГОСТ 13109-97 «Нормы качества электрической энергии в системах электроснабжения”.
Рис. 1
Суммарная полная мощность всех подключаемых к стабилизатору АСН-20000 потребителей не должна превышать величины 100% номинальной мощности прибора, только если входное напряжения находится в пределах от 190В до 260В. При возможном изменении входного напряжения в пределах от 160В до 270В суммарная полная мощность всех подключаемых к стабилизатору потребителей не должна превышать величины 50% от номинальной мощности прибора.
При возможном изменении входного напряжения в пределах от 95В до 280В следует руководствоваться зависимостью на рис. 2 при определении максимальной мощности нагрузки. Невыполнение данного требования может привести к частому нежелательному срабатыванию средств защиты от перегрузки стабилизатора с отключением потребителей электроэнергии, а также к сокращению срока службы изделия и его преждевременному выходу из строя.
Рис. 2
Технические характеристики АСН-20000
| Принцип регулировки | релейного типа |
| Установка | напольного типа |
| Номинальное выходное напряжение, В | 220В +-8% |
| Число фаз | 1 |
| Номинальная частота переменного тока, Гц | 50 (60) |
| Мощность, ВА | 20000 |
| Допускаемая длительная перегрузка | ≤110% |
| Диапазон входного напряжения, В | 140-260 |
| Коэффициент полезного действия ,% | 98 |
| Время переключения (не более), мс | 4 |
| Индикация | сеть, задержка, защита |
| Защита от короткого замыкания и пере- грузки | есть |
| Защита от скачков напряжения | есть |
| Кнопка переключения времени задержки | есть |
| Способ подключения. | винтовая клеммная колодка |
| Способ охлаждения | воздушное конвекционное и принудительное |
| Режим включения обходной цепи | «БАЙПАС» |
| Температура эксплуатации (ºС) | от -20 до +40 |
| Вес, Кг | 20,6 |
| Размеры, ДхШхВ, мм | 390х225х250 |
Гарантия
- Назначенный срок службы изделия – 10 лет.
- Гарантийный срок эксплуатации изделия устанавливается в размере 12-ти календарных месяцев со дня продажи.
- Гарантийный срок хранения устанавливается 24 месяцев со дня изготовления.
- Безвозмездный ремонт или замена изделия в течение гарантийного срока эксплуатации производится при условии соблюдения потребителем правил эксплуатации, транспортировки и хранения, сохранения товарного вида изделия, а также если установка при ее необходимости была произведена авторизованным сервисным центром.
Комплект поставки
- Стабилизатор Энергия АСН-20000
- Инструкция по эксплуатации
