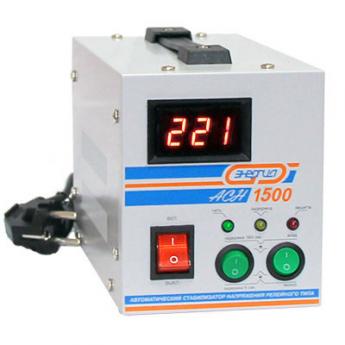

Стабилизатор напряжения Энергия АСН-1500
Релейный стабилизатор Энергия АСН-1500 Е0101 0125 обеспечивает стабильное напряжение 220В в электросети потребителей для электроприборов мощностью до 1,5 кВт. Использование стабилизатора АСН-1500 в производственных средах с повышенной опасностью категорически запрещено.
Характеристики Энергия АСН-1500
| Принцип регулировки | релейного типа |
| Установка | напольный |
| Номинальное выходное напряжение, В | 220В +-8% |
| Число фаз | 1 |
| Номинальная частота переменного тока, Гц | 50 (60) |
| Мощность, ВА | 1500 |
| Допускаемая длительная перегрузка | ≤110% |
| Диапазон входного напряжения, В | 140-260 |
| Коэффициент полезного действия ,% | 98 |
| Время переключения (не более), мс | 4 |
| Индикация | сеть, задержка, защита |
| Защита от короткого замыкания и пере- грузки | есть |
| Защита от скачков напряжения | есть |
| Кнопка переключения времени задержки | есть |
| Способ подключения. | штепсельные разъемы типа “F” |
| Способ охлаждения | воздушная конвекция |
| Режим включения обходной цепи | «БАЙПАС»; |
| Температура эксплуатации (ºС) | от -20 до +40 |
| Вес, Кг | 3,9 |
| Размеры, ДхШхВ, мм | 250х150х185 |
Устройство и особенности
Энергия АСН-1500 относится к классу автотрансформаторных стабилизаторов со ступенчатым регулированием напряжения путем переключения отводов силового автотрансформатора с помощью электромеханических силовых реле. Выходное напряжение стабилизатора автоматически поддерживается в диапазоне величин от 204В до 236В (Рис. 1), что соответствует требованиям на предельно допустимые значения отклонения напряжения электропитания по ГОСТ 13109-97 «Нормы качества электрической энергии в системах электроснабжения”.
Рис. 1
Суммарная полная мощность всех подключаемых к стабилизатору потребителей не должна превышать величины 100% номинальной мощности прибора, только если входное напряжения находится в пределах от 190В до 260В. При возможном изменении входного напряжения в пределах от 160В до 270В суммарная полная мощность всех подключаемых к стабилизатору потребителей не должна превышать величины 50% от номинальной мощности прибора.
При возможном изменении входного напряжения в пределах от 95В до 280В следует руководствоваться зависимостью на рис. 2 при определении максимальной мощности нагрузки. Невыполнение данного требования может привести к частому нежелательному срабатыванию средств защиты от перегрузки стабилизатора с отключением потребителей электроэнергии, а также к сокращению срока службы изделия и его преждевременному выходу из строя.
Рис. 2
Гарантия
- Назначенный срок службы изделия – 10 лет.
- Гарантийный срок эксплуатации изделия устанавливается в размере 12-ти календарных месяцев со дня продажи.
- Гарантийный срок хранения устанавливается 24 месяцев со дня изготовления.
- Безвозмездный ремонт или замена стабилизатора в течение гарантийного срока эксплуатации производится при условии соблюдения потребителем правил эксплуатации, транспортировки и хранения, сохранения товарного вида изделия, а также если установка при ее необходимости была произведена авторизованным сервисным центром.
Комплект поставки
- Стабилизатор напряжения Энергия АСН-1500
- Инструкция по эксплуатации
