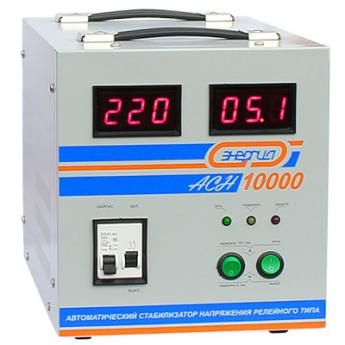

Стабилизатор напряжения Энергия АСН-10000

  • Энергия АСН-10000 фото
  • Стабилизатор напряжения Энергия АСН-10000 фото 1
  • Стабилизатор напряжения Энергия АСН-10000 фото 2
  • Стабилизатор напряжения Энергия АСН-10000 фото 3
  • Стабилизатор напряжения Энергия АСН-10000 фото 4
  • Упаковка Энергия АСН-10000
Артикул:
E0101 0121
Оценка:
3
Средняя: 3 (2 оценки)
Цена: 14100 руб.
Наличие:В наличии
Производитель:
Количество фаз:
Мощность:
Исполнение:
Тип стабилизатора:

Релейный однофазный стабилизатор напряжения переменного тока Энергия АСН-10000 E0101 0121 предназначен для стабилизации переменного напряжения в сети электроснабжения для потребителей бытового и аналогичного назначения. Использование стабилизатора в производственных средах с повышенной опасностью категорически запрещено.

Энергия АСН-10000 - недорогой и качественный морозостойкий стабилизатор для дачи и дома. Надежно защитит от скачков и перепадов напряжения электроприборы общей мощностью до 10 кВт.

  1. Шунтирующее силовое реле гарантирует работу стабилизатора без риска искрения токопроводящих контактов.
  2. Морозостойкое оборудование уверенно функционирует в температурном диапазоне от -20 до +40 градусов.
  3. Для удобства пользования на переднюю панель прибора выведены индикаторы "Сеть", "Задержка" и "Защита".
  4. Режим «байпас» – возможность питания потребителей в обход стабилизатора.

Характеристики стабилизатора Энергия АСН-10000

Принцип регулировки релейного типа
Крепление напольного типа
Номинальное выходное напряжение, В 220В +-8%
Число фаз 1
Номинальная частота переменного тока, Гц 50 (60)
Мощность, ВА 10000
Допускаемая длительная перегрузка ≤110%
Диапазон входного напряжения, В 140-260
Коэффициент полезного действия ,% 98
Время переключения (не более), мс 4
Индикация сеть, задержка, защита
Защита от короткого замыкания и пере- грузки есть
Защита от скачков напряжения есть
Кнопка переключения времени задержки есть
Способ подключения. винтовая клеммная колодка
Способ охлаждения воздушное конвекционное и принудительное
Режим включения обходной цепи «БАЙПАС»
Температура эксплуатации (ºС) от -20 до +40
Вес, Кг 13,3
Размеры, ДхШхВ, мм 360х225х250

Стабилизатор соответствует требованиям российских и международных стандартов.

Элементы управления и индикации

элементы управления Энергия АСН-10000

Рис.1

Поз.

Наименование

Назначение

2

Индикатор “СЕТЬ” Индикация наличия сетевого напряжения во входной цепи при работе в режиме стабилизации.

3

Индикатор “ЗАДЕРЖКА” Индикация задержки включения нагрузки после включения электропитания или устранения причин срабатывания защиты.

4

Индикатор “ЗАЩИТА” Индикация состояния отключения выходной цепи при аномальном входном напряжении или перегреве силового трансформатора.

5

Переключатель времени задержки Переключение интервала времени между включением стабилизатора напряжения и включением нагрузки. Данная функция необходима для диагностики электросети перед выходом на рабочий режим.

6

Вольтметр входной и выходной цепей Измерение величины входного/выходного напряжения, В

7

Переключатель вольметра входной/выходной цепей Переключение вольтметра для измерения входного или выходного напряжения

8

Амперметр

Измерение силы тока выходной цепи нагрузки, А

9

Автоматический выключатель Защиты обмоткисилового автотрансформатора ( от перегрузки при пониженном напряжении)

12

Автоматический выключатель Защита входной цепи стабилизатора от перегрузки по току и короткого замыкания.

13

Автоматический выключатель обходной цепи “БАЙПАС” Включение режима “БАЙПАС” при котором автоматически отключается автоматический выключатель (12), и выходная цепь подключается к сети напрямую.

14

Клеммная колодка Подключение входных, выходных и заземляющих кабелей.

15

Вентилятор принудительного охлаждения Вспомогательное принудительное охлаждение

Устройство и конструктивные особенности Энергия АСН-10000

Энергия АСН-10000 относится к классу автотрансформаторных стабилизаторов со ступенчатым регулированием напряжения путем переключения отводов силового автотрансформатора с помощью электромеханических силовых реле. Выходное напряжение стабилизатора автоматически поддерживается в диапазоне величин от 204В до 236В (Рис. 2), что соответствует требованиям на предельно допустимые значения отклонения напряжения электропитания по ГОСТ 13109-97 «Нормы качества электрической энергии в системах электроснабжения”.

входное напряжения

Рис. 2

Условия эксплуатации и безопасности

  1. Подключение алюминиевых проводников производится только с использованием специальных кабельных наконечников или после нанесения на предварительно зачищенный проводник специальной электропроводной противокоррозионной смазки.
  2. С периодичностью 6-8 недель после установки производить проверку надежности затягивания и дополнительное протягивание, при необходимости, всех электрических резьбовых зажимов внешних подключений.
  3. Комплексные техническое обслуживание и ремонт должны производиться квалифицированным персоналом на специализированных предприятиях.
  4. Установка и эксплуатация изделия допускаются только после изучения руководства по эксплуатации.
  5. Корпусные металлические части стабилизатора должны иметь электрическое соединение с защитным заземлением при соблюдении всех требований ПУЭ и соответствующей нормативной документации.
  6. Все подключения стабилизаторов должны производиться с соблюдением действующих требований электрической и пожарной безопасности.
  7. В случае эксплуатации стабилизатора при температуре окружающей среды ниже -30ºС следует перед включением выдержать его в теплом сухом помещении в течение времени, необходимого для прогрева всех его частей (не менее 2-х часов при комнатной температуре). Внимание! Эксплуатация при температурах окружающей среды ниже допустимых пределов может привести к преждевременному отказу изделия.
  8. Суммарная полная мощность всех подключаемых к стабилизатору потребителей не должна превышать величины 100% номинальной мощности прибора, только если входное напряжения находится в пределах от 190В до 260В. При возможном изменении входного напряжения в пределах от 160В до 270В суммарная полная мощность всех подключаемых к стабилизатору потребителей не должна превышать величины 50% от номинальной мощности прибора. При возможном изменении входного напряжения в пределах от 95В до 280В следует руководствоваться зависимостью на рис. 3 при определении максимальной мощности нагрузки. Невыполнение данного требования может привести к частому нежелательному срабатыванию средств защиты от перегрузки стабилизатора с отключением потребителей электроэнергии, а также к сокращению срока службы изделия и его преждевременному выходу из строя.

Рис. 3

Гарантия на стабилизатор

  1. Назначенный срок службы изделия – 10 лет.
  2. Гарантийный срок эксплуатации изделия устанавливается в размере 12-ти календарных месяцев со дня продажи.
  3. Гарантийный срок хранения устанавливается 24 месяцев со дня изготовления.
  4. Безвозмездный ремонт или замена изделия в течение гарантийного срока эксплуатации производится при условии соблюдения потребителем правил эксплуатации, транспортировки и хранения, сохранения товарного вида изделия, а также если установка при ее необходимости была произведена авторизованным сервисным центром.

Комплект поставки

  1. Стабилизатор Энергия АСН-10000
  2. Инструкция по эксплуатации
