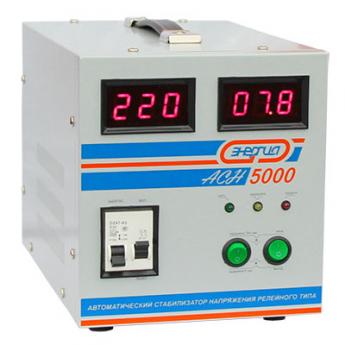

  • Стабилизатор напряжения Энергия АСН-5000 фото 1
  • Стабилизатор напряжения Энергия АСН-5000 фото 2
  • Стабилизатор напряжения Энергия АСН-5000 фото 3

Стабилизатор напряжения
Энергия АСН-5000

  • Стабилизатор напряжения Энергия АСН-5000 фото 1
  • Стабилизатор напряжения Энергия АСН-5000 фото 2
  • Стабилизатор напряжения Энергия АСН-5000 фото 3
Артикул:
E0101 0114
Цена: 10500 руб.
Наличие:В наличии
Производитель:
Количество фаз:
Мощность:
Исполнение:
Тип стабилизатора:

Релейный однофазный стабилизатор напряжения переменного тока АСН-5000 (е0101 0114) предназначен для стабилизации переменного напряжения в сети электроснабжения для потребителей бытового и аналогичного назначения. Использование стабилизатора в производственных средах с повышенной опасностью категорически запрещено.

Технические условия и нормативная база на стабилизатор устанавливаются стандартом предприятия Компании- продавца и приведены в таблице характеристик.

Характеристики стабилизатора АСН-5000

Принцип регулировки релейного типа
Номинальное выходное напряжение, В 220В +-8%
Число фаз 1
Номинальная частота переменного тока, Гц 50 (60)
Мощность, ВА 5000
Допускаемая длительная перегрузка ≤110%
Диапазон входного напряжения, В 140-260
Коэффициент полезного действия ,% 98
Время переключения (не более), мс 4
Индикация сеть, задержка, защита
Защита от короткого замыкания и пере- грузки есть
Защита от скачков напряжения есть
Кнопка переключения времени задержки есть
Способ подключения. Винтовая клеммная колодка
Способ охлаждения воздушное конвекционное и принудительное
Режим включения обходной цепи «БАЙПАС»;
Температура эксплуатации (ºС) от -20 до +40
Вес, Кг 9
Размеры, ДхШхВ, мм 310х295х220

Устройство и конструктивные особенности

Энергия АСН-5000 относится к классу автотрансформаторных стабилизаторов со ступенчатым регулированием напряжения путем переключения отводов силового автотрансформатора с помощью электромеханических силовых реле. Выходное напряжение стабилизатора автоматически поддерживается в диапазоне величин от 204В до 236В (Рис. 1), что соответствует требованиям на предельно допустимые значения отклонения напряжения электропитания по ГОСТ 13109-97 «Нормы качества электрической энергии в системах электроснабжения”.

входное напряжения

Рис.1

Условия эксплуатации и безопасности

  1. Подключение алюминиевых проводников производится только с использованием специальных кабельных наконечников или после нанесения на предварительно зачищенный проводник специальной электропроводной противокоррозионной смазки.
  2. С периодичностью 6-8 недель после установки производить проверку надежности затягивания и дополнительное протягивание, при необходимости, всех электрических резьбовых зажимов внешних подключений.
  3. Комплексные техническое обслуживание и ремонт должны производиться квалифицированным персоналом на специализированных предприятиях.
  4. Установка и эксплуатация изделия допускаются только после изучения руководства по эксплуатации.
  5. Корпусные металлические части стабилизатора должны иметь электрическое соединение с защитным заземлением при соблюдении всех требований ПУЭ и соответствующей нормативной документации.
  6. Все подключения стабилизаторов должны производиться с соблюдением действующих требований электрической и пожарной безопасности.
  7. В случае эксплуатации стабилизатора при температуре окружающей среды ниже -30ºС следует перед включением выдержать его в теплом сухом помещении в течение времени, необходимого для прогрева всех его частей (не менее 2-х часов при комнатной температуре). Внимание! Эксплуатация при температурах окружающей среды ниже допустимых пределов может привести к преждевременному отказу изделия.
  8. Суммарная полная мощность всех подключаемых к стабилизатору потребителей не должна превышать величины 100% номинальной мощности прибора, только если входное напряжения находится в пределах от 190В до 260В. При возможном изменении входного напряжения в пределах от 160В до 270В суммарная полная мощность всех подключаемых к стабилизатору потребителей не должна превышать величины 50% от номинальной мощности прибора. При возможном изменении входного напряжения в пределах от 95В до 280В следует руководствоваться зависимостью на рис. 2 при определении максимальной мощности нагрузки. Невыполнение данного требования может привести к частому нежелательному срабатыванию средств защиты от перегрузки стабилизатора с отключением потребителей электроэнергии, а также к сокращению срока службы изделия и его преждевременному выходу из строя.

Рис. 2

Гарантия

  1. Назначенный срок службы изделия – 10 лет.
  2. Гарантийный срок эксплуатации изделия устанавливается в размере 12-ти календарных месяцев со дня продажи.
  3. Гарантийный срок хранения устанавливается 24 месяцев со дня изготовления.
  4. Безвозмездный ремонт или замена изделия в течение гарантийного срока эксплуатации производится при условии соблюдения потребителем правил эксплуатации, транспортировки и хранения, сохранения товарного вида изделия, а также если установка при ее необходимости была произведена авторизованным сервисным центром.

Комплект поставки

  1. Стабилизатор Энергия АСН-5000
  2. Инструкция по эксплуатации
